直線位移臺ET系列
-

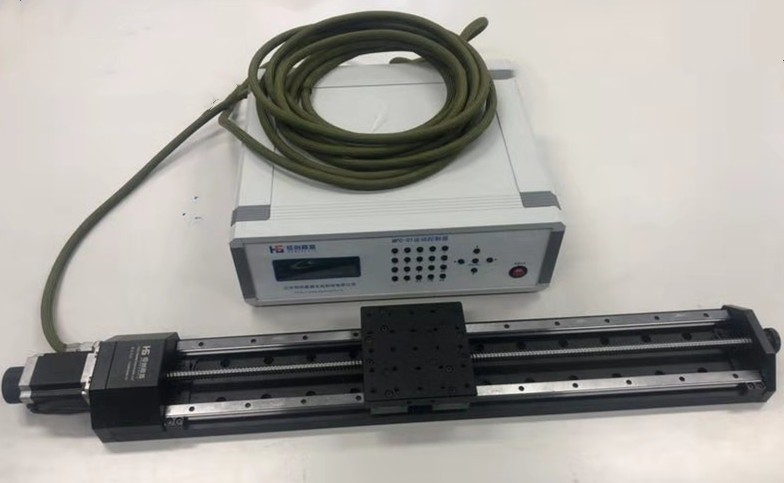

ET系列是精密型電動平移臺，主體材料采用優質鋁合金
-
-
產品詳情
-
產品參數
ET系列是精密型電動平移臺，主體材料采用優質鋁合金，保證每100mm行程范圍內直線度小于1μm、平直度小于1μm，使得該系列電移臺的整體質量達到國內領先水平。產品系列化程度高、通用性強、組合方便，已經廣泛應用在各類科研、工業用戶的精密光學實驗、精密定位和精密加工各種領域，是性價比超高的電移臺產品。
|
產品名稱
|
ET50
|
ET100
|
ET150
|
ET200
|
ET300
|
ET400
|
ET500
|
ET600
|
|
行程
|
50mm
|
100mm
|
150mm
|
200mm
|
300mm
|
400mm
|
500mm
|
600mm
|
|
臺面尺寸
|
150×150mm
|
|
導軌
|
高精密線性滑塊
|
|
螺桿規格
|
高精密滾珠螺桿
|
|
分辨率
|
20μm（無細分）
1μm （20細分）
|
|
重復定位精度
|
3μm
|
|
最大速度
|
40mm/sec
|
50/sec
|
|
回程間隙
|
2μm
|
|
步進電機
|
57（1.8）步進電機
|
|
|
中心負載
|
20kg
|
30kg
|
50kg
|
|
備注
|
加裝失電制動裝置
|
|
加裝防塵罩(F)
|
|
加裝光柵尺(G)
|
|
換裝伺服電機(S)
|
|

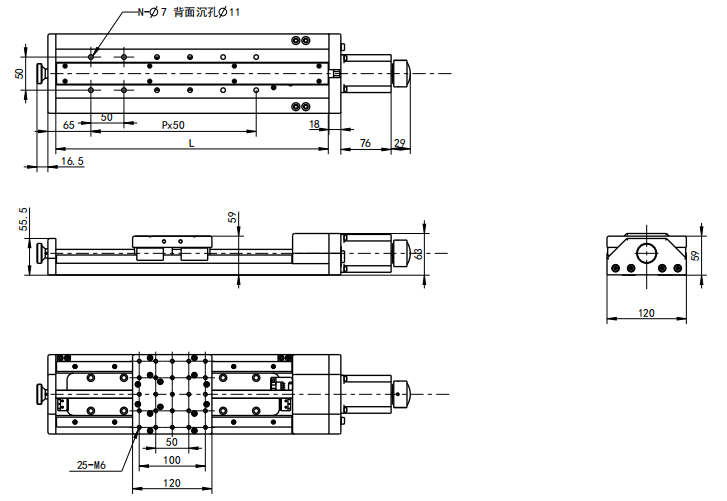

型號
|
ET50
|
ET100
|
ET150
|
ET200
|
|
長度L
|
263mm
|
313mm
|
365mm
|
413mm
|
|
型號
|
ET300
|
ET400
|
ET500
|
|
總長度L
|
513mm
|
613mm
|
713mm
|
